| Высота извещателяне более 50 мм | Дежурный режимОднократная вспышка индикатора с периодом повторения (5 ± 1) с | Диаметр извещателяне более 94 мм |
| Диапазон рабочих температурот -10 до +55°C | Инерционность срабатыванияне более 6 с | Масса извещателяне более 200 г |
| НаименованиеИП 212-50М | Напряжение питания от батареи типа "Крона"9 В | Напряжение разряда батареи7,5 В |

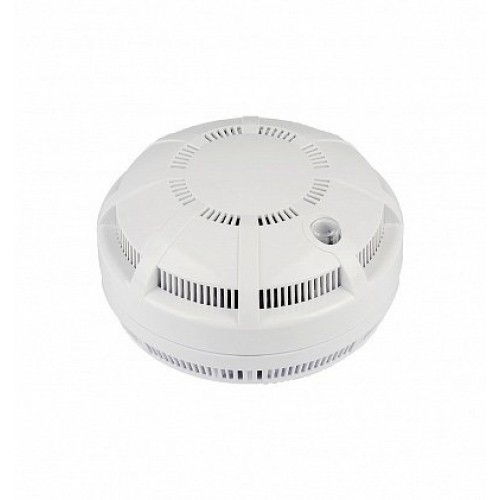

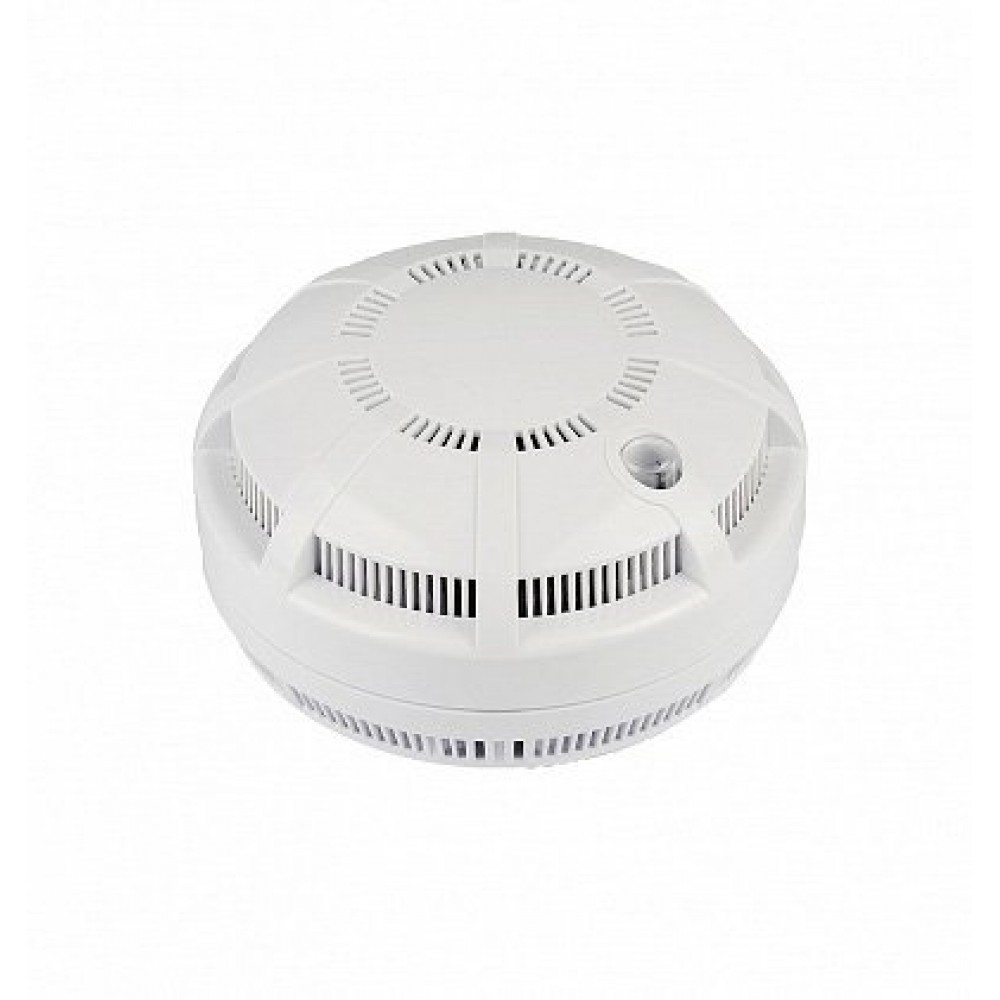

ИП 212-50 М Рубеж предназначен для оперативного оповещения о возникновении пожара в закрытом помещении. Он реагирует даже на малые концентрации дыма и при их обнаружении подает звуковые сигналы тревоги. Принцип работы извещателя основан на улавливании отраженного от дымовых частиц оптического излучения. Обычно извещатель пожарный автономный ИП 212-50 М устанавливается в жилых помещениях, квартирах, загородных домах, офисах и магазинах. Конструкция предназначена только для обнаружения дыма. Извещатель не реагирует на изменение температуры воздуха, влажности, а также на появление огня.
Основным элементом пожарного извещателя является микроконтроллер, который обрабатывает сигналы, поступающие с датчика дыма. Благодаря высокой точности обработки существенно снижена вероятность возникновения ложной тревоги. Все элементы извещателя заключены в прочный пластиковый корпус.
Извещатель пожарный дымовой ИП 212-50 М в количестве нескольких штук можно соединять в цепь с целью подачи сигнала внешней тревоги. Сигнал будет подан в том случае, когда срабатывает хотя бы один извещатель. В том случае, когда датчик перестает регистрировать наличие дыма, в течение 20 секунд после прекращения обнаружения звуковой сигнал автоматически отключается.
Рубеж ИП 212-50М (ДИП 50М) оснащен специальной кнопкой для тестирования, позволяющей оперативно проверить его работу. Небольшие габариты устройства и современный дизайн корпуса позволяют разместить извещатель в любом месте, где необходимо обеспечить своевременное оповещение соответствующих служб в случае появления возгорания.
Пожарный извещатель может работать в нескольких режимах индикации:
|
Режим оповещения |
Индикация |
|
|
Световая |
Звуковая |
|
|
Дежурный режим |
Однократная вспышка индикатора с периодом повторения (5 ± 1) с |
- |
|
Режим «Пожар» |
Мигание индикатора с частотой (2 ± 0,2) Гц |
Непрерывный тонально-модулированный звуковой сигнал |
|
Режим «Внешняя тревога» (срабатывание хотя бы одного извещателя из группы или обрыв шлейфа) |
Мигание индикатора с периодом 0,5 с |
Прерывистый однотональный звуковой сигнал |
|
Режим «Разряд батареи» (при напряжении от 7 до 5,9В) |
- |
Кратковременный однократный звуковой сигнал с периодом повторения 60 с |
Модель ИП212-50 М позволяет соединить несколько пожарных извещателей в одну цепь. При этом сигнал пожарной тревоги будет подан в том случае, когда сработает хотя бы один извещатель из всей группы.
СХЕМА ОБЪЕДИНЕНИЯ АВТОНОМНЫХ ИЗВЕЩАТЕЛЕЙ ИП 212-50М В ШЛЕЙФ:
Для соединения нескольких извещателей необходимо извлечь оконечные резисторы из батарейного отсека и соединить устройства при помощи двухпроводной линии. Затем нужно установить по одному резистору на каждом из концов линии. После этого в каждый извещатель устанавливается элемент питания «Крона» номинальным напряжением 9В.
| Высота извещателя | не более 50 мм |
|---|---|
| Дежурный режим | Однократная вспышка индикатора с периодом повторения (5 ± 1) с |
| Диаметр извещателя | не более 94 мм |
| Диапазон рабочих температур | от -10 до +55°C |
| Инерционность срабатывания | не более 6 с |
| Масса извещателя | не более 200 г |
| Наименование | ИП 212-50М |
| Напряжение питания от батареи типа "Крона" | 9 В |
| Напряжение разряда батареи | 7,5 В |
| Объединение в группу | до 8 шт |
| Режим «Внешняя тревога» (срабатывание хотя бы одного извещателя | Мигание индикатора с периодом 0,5 с |
| Режим «Пожар» | Мигание индикатора с частотой (2 ± 0,2) Гц |
| Режим «Разряд батареи» (при напряжении от 7 до 5,9В) | - |
| Режим оповещения | Индикация |
| Световая | Звуковая |
| Способ тестирования | кнопкой на корпусе |
| Средний срок службы | не менее 10 лет |
| Срок службы | 10 лет |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Ток потребления в дежурном режиме | не более 30 мкА |
| Ток потребления в режиме "пожар" | не более 30 мА |
| Уровень громкости звукового сигнала "пожар" | от 85 до 120 дБ |
| Чувствительность | от 0,05 до 0,2 дБ/м |
