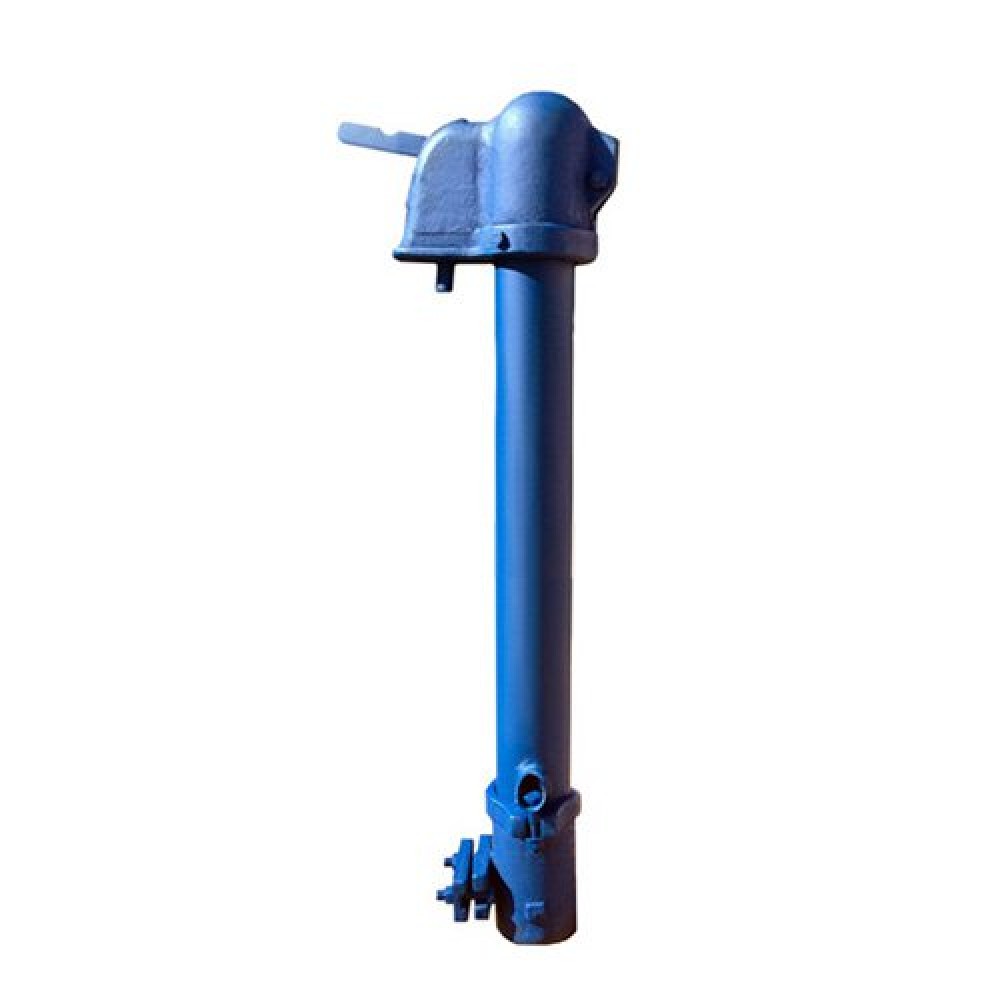

Колонка водоразборная КВЧ 1,75
Характеристики
| Высота колонки (надземной части)1000 ± 10 мм | Высота колонки (подземной части)1750 мм | Рабочее давление0,1-0,6 МПа |
| Условный проход подающей трубы (в зависимости от типоразмера)15, 20 мм | Условный проход подводящей трубы от приемника к водопроводной се20 мм | Ход клапана16-18 мм |
Краткое описание
Водоразборная колонка КВЧ-1,75 представляет собой механическую конструкцию, предназначенную для снабжения населения холодной водой с целью обеспечения бытовых нужд.
Колонки данного типа устанавливаются в закрытых колодцах на водопроводных магистралях. Нижняя часть изделия непосредственно соединяется с магистральным трубопроводом. Цифровой индекс «1,75» обозначает длину подземной части колонки, находящейся в колодце. Всего выпускается двенадцать размеров данного устройства с пошаговым изменением длины, составляющим 0,25 метра.
Основным отличием КВЧ от других типов колонки, например, КВС является материал исполнения корпуса. В нашем случае применяется чугунное литьё.
Устройство отличается простотой конструкции, надёжностью, долговечностью и удобством монтажа. Основными частями, из которых состоит изделие, являются корпус-труба, рычаг, с помощью которого передаётся открывающее усилие, эжектор в сборе, клапан, крепёжные элементы.
При нажатии на рычаг с помощью вилки усилие передаётся на эжектор, который в свою очередь перемещает клапан. Клапан открывает доступ воде, находящейся под давлением в водопроводной магистрали. По трубе диаметром в 20 мм вода поступает наверх к потребителю. Колонка водоразборная рассчитана на рабочее давление составляющее от 1 до 6 кг/см².
Колонки данного типа устанавливаются в закрытых колодцах на водопроводных магистралях. Нижняя часть изделия непосредственно соединяется с магистральным трубопроводом. Цифровой индекс «1,75» обозначает длину подземной части колонки, находящейся в колодце. Всего выпускается двенадцать размеров данного устройства с пошаговым изменением длины, составляющим 0,25 метра.
Основным отличием КВЧ от других типов колонки, например, КВС является материал исполнения корпуса. В нашем случае применяется чугунное литьё.
Устройство отличается простотой конструкции, надёжностью, долговечностью и удобством монтажа. Основными частями, из которых состоит изделие, являются корпус-труба, рычаг, с помощью которого передаётся открывающее усилие, эжектор в сборе, клапан, крепёжные элементы.
При нажатии на рычаг с помощью вилки усилие передаётся на эжектор, который в свою очередь перемещает клапан. Клапан открывает доступ воде, находящейся под давлением в водопроводной магистрали. По трубе диаметром в 20 мм вода поступает наверх к потребителю. Колонка водоразборная рассчитана на рабочее давление составляющее от 1 до 6 кг/см².
Нашли дешевле?
Описание
Водоразборная колонка КВЧ-1,75 представляет собой механическую конструкцию, предназначенную для снабжения населения холодной водой с целью обеспечения бытовых нужд.
Колонки данного типа устанавливаются в закрытых колодцах на водопроводных магистралях. Нижняя часть изделия непосредственно соединяется с магистральным трубопроводом. Цифровой индекс «1,75» обозначает длину подземной части колонки, находящейся в колодце. Всего выпускается двенадцать размеров данного устройства с пошаговым изменением длины, составляющим 0,25 метра.
Основным отличием КВЧ от других типов колонки, например, КВС является материал исполнения корпуса. В нашем случае применяется чугунное литьё.
Устройство отличается простотой конструкции, надёжностью, долговечностью и удобством монтажа. Основными частями, из которых состоит изделие, являются корпус-труба, рычаг, с помощью которого передаётся открывающее усилие, эжектор в сборе, клапан, крепёжные элементы.
При нажатии на рычаг с помощью вилки усилие передаётся на эжектор, который в свою очередь перемещает клапан. Клапан открывает доступ воде, находящейся под давлением в водопроводной магистрали. По трубе диаметром в 20 мм вода поступает наверх к потребителю. Колонка водоразборная рассчитана на рабочее давление составляющее от 1 до 6 кг/см².
Колонки данного типа устанавливаются в закрытых колодцах на водопроводных магистралях. Нижняя часть изделия непосредственно соединяется с магистральным трубопроводом. Цифровой индекс «1,75» обозначает длину подземной части колонки, находящейся в колодце. Всего выпускается двенадцать размеров данного устройства с пошаговым изменением длины, составляющим 0,25 метра.
Основным отличием КВЧ от других типов колонки, например, КВС является материал исполнения корпуса. В нашем случае применяется чугунное литьё.
Устройство отличается простотой конструкции, надёжностью, долговечностью и удобством монтажа. Основными частями, из которых состоит изделие, являются корпус-труба, рычаг, с помощью которого передаётся открывающее усилие, эжектор в сборе, клапан, крепёжные элементы.
При нажатии на рычаг с помощью вилки усилие передаётся на эжектор, который в свою очередь перемещает клапан. Клапан открывает доступ воде, находящейся под давлением в водопроводной магистрали. По трубе диаметром в 20 мм вода поступает наверх к потребителю. Колонка водоразборная рассчитана на рабочее давление составляющее от 1 до 6 кг/см².
Технические характеристики Колонка водоразборная КВЧ 1,75
Характеристики
| Высота колонки (надземной части) | 1000 ± 10 мм |
|---|---|
| Высота колонки (подземной части) | 1750 мм |
| Рабочее давление | 0,1-0,6 МПа |
| Условный проход подающей трубы (в зависимости от типоразмера) | 15, 20 мм |
| Условный проход подводящей трубы от приемника к водопроводной се | 20 мм |
| Ход клапана | 16-18 мм |
