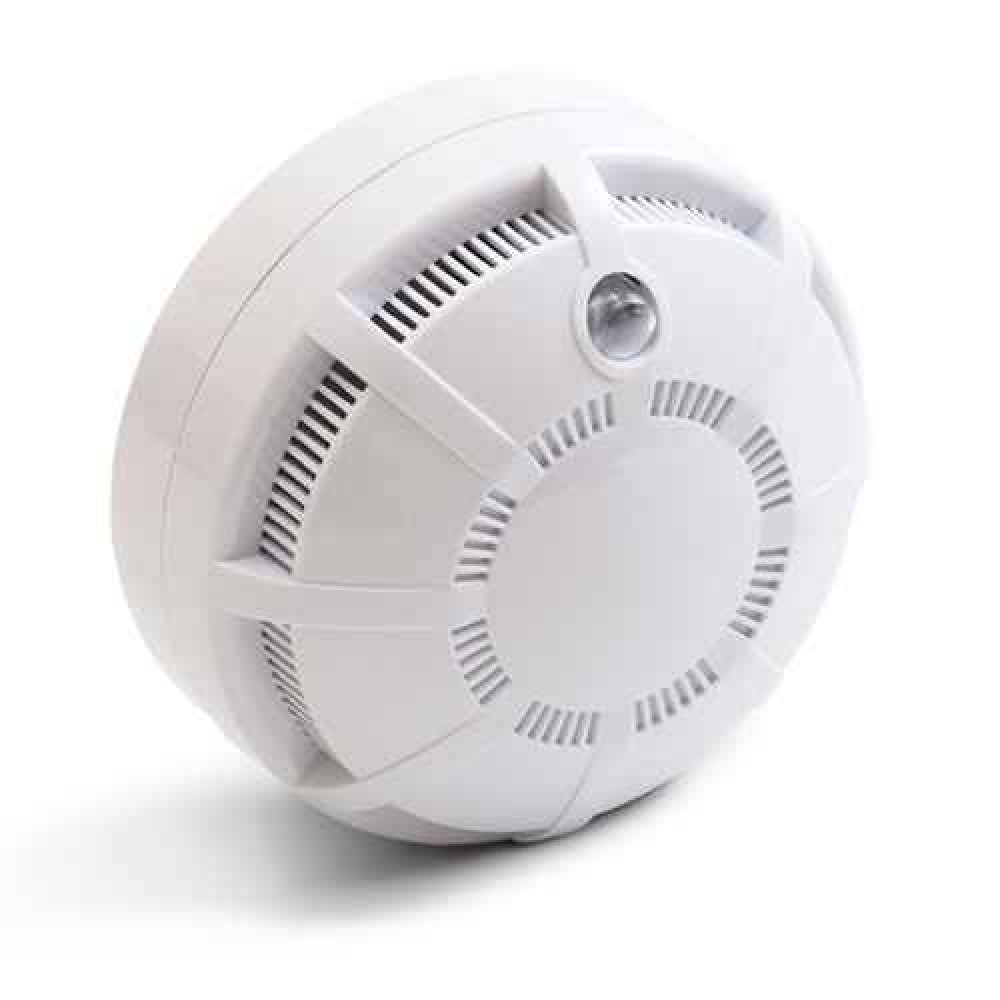

Извещатель ИП 212-45 V 1.04 Рубеж состоит из датчика и розетки. Разъемное соединение этих элементов обеспечивает простоту монтажа.
Дополнительное оборудование в виде монтажного кольца позволяет крепить извещатель к подвесному потолку. Инструкция к прибору описывает процесс обслуживания и проверки датчика.
Извещатель ИП 212-45 V 1.04 влагозащищенный идёт в комплекте с паспортом прибора, схемой подключения и сертификатом соответствия.
Для своевременного обнаружения возгораний в офисных, промышленных и общественных помещениях используется извещатель пожарный ИП212-45 V 1.04. Схема подключения которого может включать в себя несколько устройств.
В основе конструкции прибора лежит собственная разработка группы компаний «Рубеж» — микросхема, позволяющая с высокой точностью осуществлять обработку поступающих с датчиков сигналов. Алгоритм расчёта позволяет снизить влияние помех и уменьшить вероятность ложного срабатывания извещателя.
Подключение ИП 212-45 1.04 осуществляется по двухпроводному шлейфу. Дымовой извещатель не реагирует на изменение температуры, влажности и света.
Принцип обнаружения возгораний основан на распознавании дыма даже при небольших концентрациях. По этой причине ДИП 212-45 V 1.04 устанавливается только в закрытых помещениях.
Извещатель может иметь следующие варианты исполнения:
- с винтовыми контактами для крепления проводов;
- с 5-м контактом для подключения экрана кабеля;
- влагозащищённое исполнение;
- с металлической сеткой на дымовой камере;
- с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.
Извещатель, в зависимости от исполнения, может иметь следующие обозначения:
1. Обозначение типа извещателя: ИП 212-45.
2. Тип контактов для крепления проводов АЛС: V — зажимные, W — винтовые.
3. Тип монтажа: 1 — на несущие конструкции, 2 — подвесной потолок.
4. Устройство согласования (УС): 0 — без УС, 1 — с УС-01 (с возможностью выбора номинала резистора), 2 — с УС-02.
5. Количество контактов: 4 — 4 контакта, 5 — 5 контактов.
6. Дополнительные обозначения: с металлической сеткой, влагозащищённый, номинал резистора в УС-01.
Возможны комбинации из нескольких дополнительных опций. Например: ИП 212-45 V 1.14, ИП 212-45 V 1.05, ИП 212-45 V 1.24.
| Внутреннее сопротивление в режиме "пожар" | не более 1000 Ом |
|---|---|
| Высота извещателя без базового основания | не более 36 мм |
| Высота извещателя с базовым основанием | не более 46 мм |
| Гарантийный срок эксплуатации | не более 24 месяцев |
| Диаметр извещателя без базового основания | не более 93 мм |
| Диаметр извещателя с базовым основанием | не более 93 мм |
| Диапазон рабочих температур | от -45 до +55ºС |
| Инерционность срабатывания | не более 9 с |
| Масса извещателя без базового основания | не более 180 г |
| Масса извещателя с базовым основанием | не более 210 г |
| Наименование | ИП 212-45 V 1.04 |
| Напряжения питания | от 9 до 30 В |
| Оптический индикатор состояния | красный |
| Способ тестирования | кнопкой на корпусе |
| Средний срок службы | 10 лет |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP30 |
| Тип установки | на основной потолок |
| Ток потребления в дежурном режиме | не более 45 мкА |
| Чувствительность | от 0,05 до 0,2 дБ/м |
