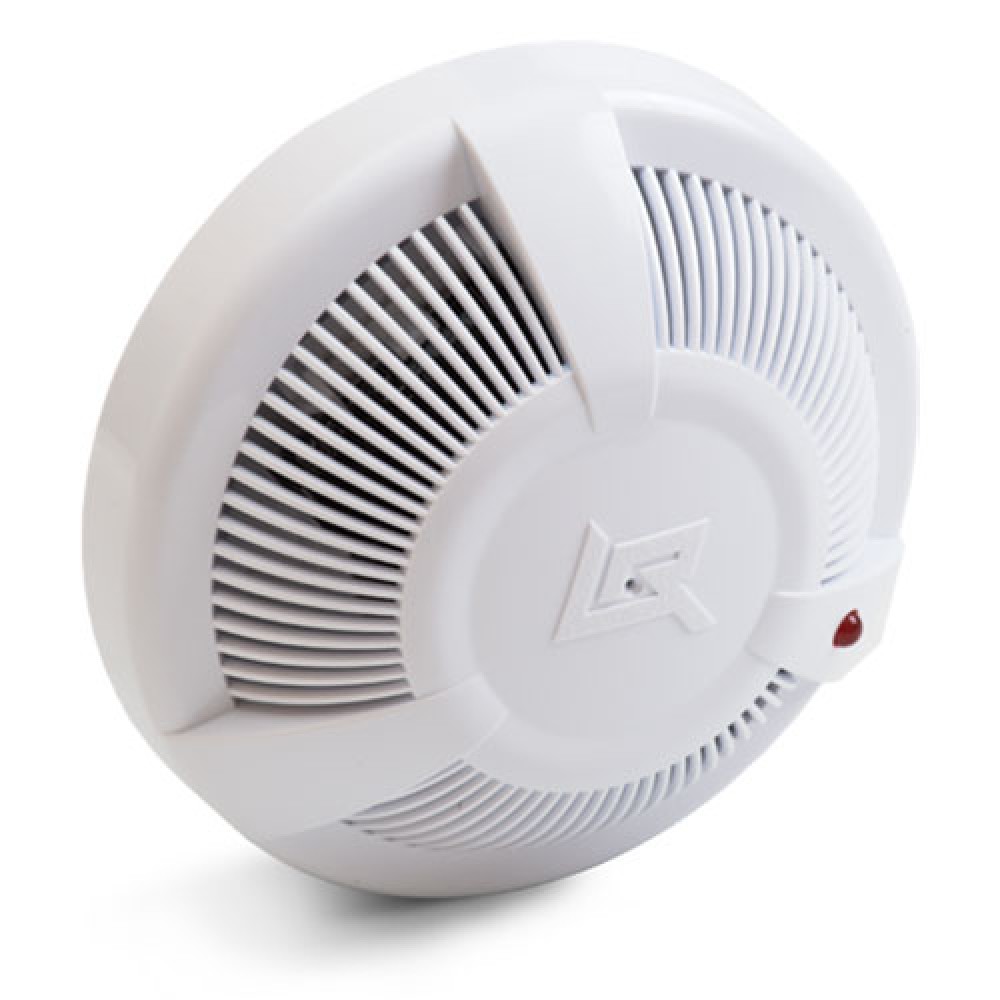

Извещатель пожарный дымовой ИП 212-187 W 1.04 Рубеж

ИП 212-187 W 1.04 Рубеж предназначается для обнаружения возгораний в закрытых помещениях посредством улавливания частиц дыма. Принцип действия устройства основан на способности дыма рассеивать инфракрасное излучение. Свет непрерывно проходит через дымовую камеру, а при отражении от частиц дыма фиксируется фотоприемником. Сигнал с фотоприемника передается на микросхему. В результате обработки сигнала излучатель либо остается в обычном состоянии, либо подает сигнал тревоги.

Извещатель пожарный дымовой ИП 212-187 W 1.04 Рубеж подключается при помощи двухпроводного шлейфа. Если в системе имеется несколько датчиков, адресный принцип действия позволяет определить, с какого именно извещателя поступил тревожный сигнал. Такая схема применяется в случае охвата больших зданий.

Установка пожарных извещателей не занимает много времени благодаря разъемному соединению датчика с розеткой. Это также позволяет упростить обслуживание и проверку устройств. Данный извещатель оснащен специальной сеткой для защиты дымовой камеры от попадания пыли. В комплекте с устройством поставляется специальный защитный колпак. Им необходимо закрывать прибор во время проведения ремонта с целью защиты от запыления.

Универсальность конструкции позволяет использовать данный извещатель совместно с аналогичными приборами других моделей производства компании «Рубеж».

Извещатель может иметь следующие варианты исполнения:

1 - с винтовыми контактами для крепления проводов;
2 - с 5-м контактом для подключения экрана кабеля;
3 - влагозащищенное исполнение;
4 - с металлической сеткой на дымовой камере;
5 - с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:


1 - Обозначение типа извещателя: ИП 212-187.
2 - Тип контактов для крепления проводов АЛС: V - зажимные, W - винтовые.
3 - Тип монтажа: 1 - на несущие конструкции, 2 - подвесной потолок.
4 - Устройство согласования (УС): 0 - без УС, 1 - с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.
5 - Количество контактов: 4 - 4 контакта, 5 - 5 контактов.
6 - Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

* Возможны комбинации из нескольких дополнительных опций. Например: ИП 212-187 W 1.05, ИП 212-187 W 1.24.
