| Внутреннее сопротивление в режиме "пожар"не более 1000 Ом | Высота извещателя без базового основанияне более 36 мм | Высота извещателя с базовым основаниемне более 68,5 мм |
| Гарантийный срок эксплуатациине более 24 месяцев | Диаметр извещателя без базового основанияне более 93 мм | Диаметр извещателя с базовым основаниемне более 142 мм |
| Диапазон рабочих температурот -45 до +55ºС | Инерционность срабатыванияне более 9 с | Масса извещателя без базового основанияне более 180 г |

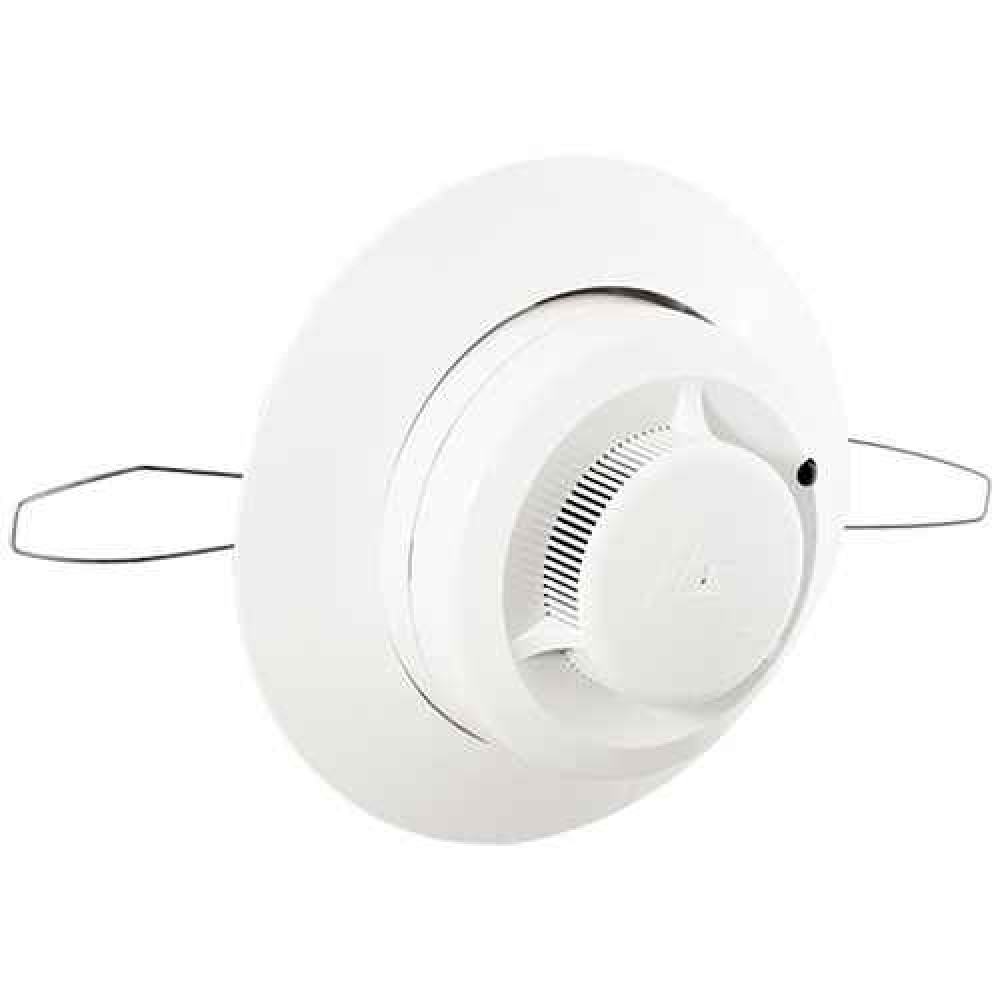

ИП 212-141М V 2.04 извещатель дымовой оптико-электронный Рубеж предназначен для обнаружения возгораний, сопровождающихся появлением дыма, в закрытых помещениях различных зданий и сооружений.
Его чувствительность оптимизирована для обнаружения широкого спектра типов дыма, что делает его универсальным решением для защиты от пожара. Принцип действия основан на рассеивании инфракрасного излучения частицами дыма, попадающими в оптическую камеру извещателя. Когда концентрация дыма достигает порогового значения, извещатель формирует сигнал «Пожар», который передаётся на приёмно-контрольный прибор.
ИП 212-141М V 2.04 Рубеж оснащён функцией самотестирования, которая регулярно проверяет работоспособность основных узлов и компонентов извещателя. В случае обнаружения неисправности извещатель формирует сигнал «Неисправность», который также передаётся на приёмно-контрольный прибор, что обеспечивает своевременное выявление и устранение проблем.
ИП 212-141М является надёжным и эффективным средством обнаружения пожара, которое может быть использовано в различных системах пожарной сигнализации.
Подключение к приёмно-контрольному прибору производится по двухпроводной линии связи. Питание извещателя осуществляется от шлейфа пожарной сигнализации. Конструкция корпуса обеспечивает надёжную защиту от внешних воздействий и соответствует требованиям стандартов пожарной безопасности.
Извещатель может иметь следующие варианты исполнения:
- с винтовыми контактами для крепления проводов;
- с 5-м контактом для подключения экрана кабеля;
- влагозащищённое исполнение;
- с металлической сеткой на дымовой камере;
- с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.
Извещатель, в зависимости от исполнения, может иметь следующие обозначения:
1. Обозначение типа извещателя: ИП 212-141М.
2. Тип контактов для крепления проводов АЛС: V — зажимные, W — винтовые.
3. Тип монтажа: 1 — на несущие конструкции, 2 — подвесной потолок.
4. Устройство согласования (УС): 0 — без УС, 1 — с УС-01 (с возможностью выбора номинала резистора), 2 — с УС-02.
5. Количество контактов: 4 — 4 контакта, 5 — 5 контактов.
6. Дополнительные обозначения: с металлической сеткой, влагозащищённый, номинал резистора в УС-01.
* Возможны комбинации из нескольких дополнительных опций. Например: ИП 212-141М V 2.14.
| Внутреннее сопротивление в режиме "пожар" | не более 1000 Ом |
|---|---|
| Высота извещателя без базового основания | не более 36 мм |
| Высота извещателя с базовым основанием | не более 68,5 мм |
| Гарантийный срок эксплуатации | не более 24 месяцев |
| Диаметр извещателя без базового основания | не более 93 мм |
| Диаметр извещателя с базовым основанием | не более 142 мм |
| Диапазон рабочих температур | от -45 до +55ºС |
| Инерционность срабатывания | не более 9 с |
| Масса извещателя без базового основания | не более 180 г |
| Масса извещателя с базовым основанием | не более 250 г |
| Наименование | ИП 212-141М V 2.04 |
| Напряжения питания | от 9 до 30 В |
| Оптический индикатор состояния | красный |
| Способ тестирования | кнопкой на корпусе |
| Срок службы | 10 лет |
| Степень жесткости к электромагнитным помехам | 4 |
| Степень защиты оболочки | IP30 |
| Тип установки | на подвесной потолок |
| Ток потребления в дежурном режиме | не более 45 мкА |
| Чувствительность | от 0,05 до 0,2 дБ/м |
